Aquaponik Steuerung
Gemeinsam mit den Urbanisten bauen wir ein Aquaponik Projekt. Der Chaostreff übernimmt die Elektronik und Steuerung.
Hier ein Pad: http://pad.ctdo.de/p/aquaponik
- RaspberryPI + eigene Platinen
- Sensorik?
- Temperatur
- Luftfeuchte
- Nitrat?
- Sauerstoff im Wasser?
- Licht allgemein oder Photosynthesis active radiation PAR [1]?
- motion detection der fische - interessant für Verhaltensforschung / feedback für futterautomat?
- Wir modifizieren dieses System [2]
Anforderungen
- Überbrückbarkeit bei Stromausfall von min 2h
- 12V Autobatterie
- Laderegler
- Tiefentladeschutz
- SMS Alarm / UMTS Stick
Sensoren
- Helligkeitssensor
- Temperatur für Luft und Wasser (PT100 / PT1000)
- Wasserstand im Sumpftank
- Luftfeuchtigkeit
- Durchflusssensor der Abflüsse von den Beeten (Pulse Messen)
- Leitfähigkeit des Wassers
- Füllstand des Sumpfbeckens
- Spannung der Batterie / Stromverbrauch
- Spannung vom Netz / Stromverbrauch
Aktoren
- Elektromagnetisches Ventil für Frischwasserzufur
- Stellmotor für Regelbares Ventil/Schieber (Bypass steuern)
- Schaltausgang für Lichtquellen (zu geringer PAR Wert)
- Futterautomat (HUNGER!!!1)
- Weitere Schaltausgänge:
- Ultraschallvernebler für Feuchtigkeitsregulation, Ungezieferkontrolle
- Luftentfeuchter für Feuchtigkeitsregulation
Anzeige
- Graphen und Live-Daten im Internet (mit Login)
Idee
Einkaufsliste
| Produkt | Anzahl | Gesamtpreis |
|---|---|---|
| 20 mm x 3/4„ A-G. PE-Winkelstück | 2 | 3.60 EUR |
| 20 mm PE-easy-Dreiwegestück | 3 | 7.80 EUR |
| Abfluss 1“ f. Fass oder Kanalboden | 2 | 9.80 EUR |
| Schlauchschelle ø 16 - 27 mm | 4 | 2.80 EUR |
| 20 mm Absperrhahn | 3 | 12.30 EUR |
| 20mm Bewässerungsfilter | 1 | 13.00 EUR |
| PE-Schlauch ø 25 mm lfm. | 4 | 2.00 EUR |
| Zwischensumme: | 52.50 EUR | |
| Versand | 4.80 EUR | |
| Rabatt: | -1.06 EUR | |
| Summe: | 56.25 EUR | |

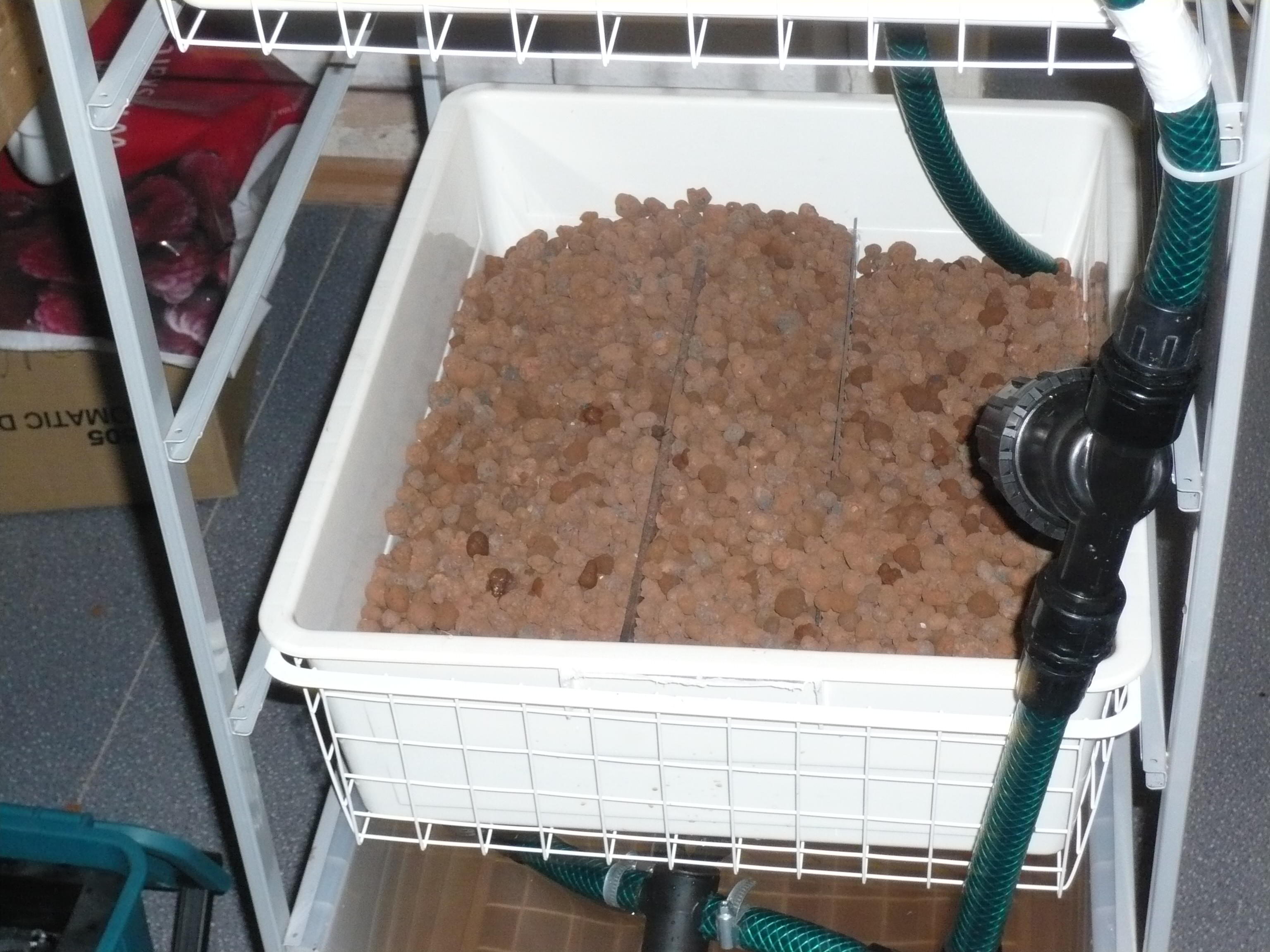

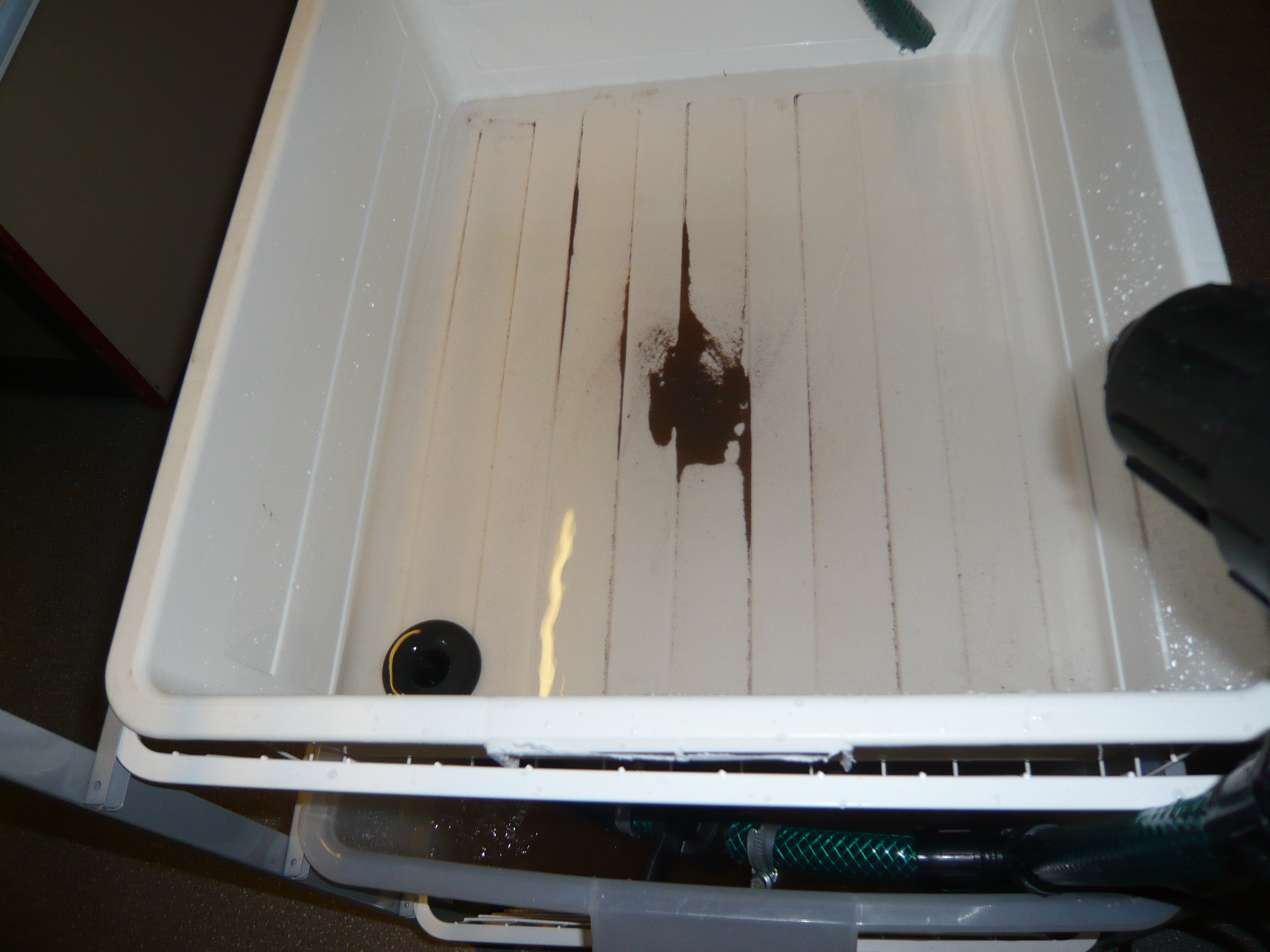

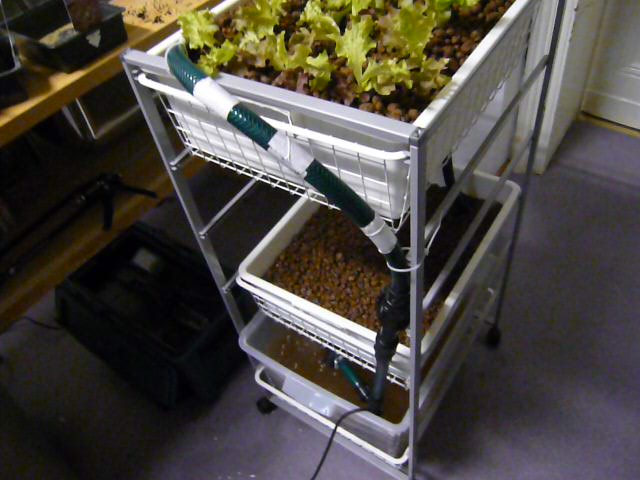

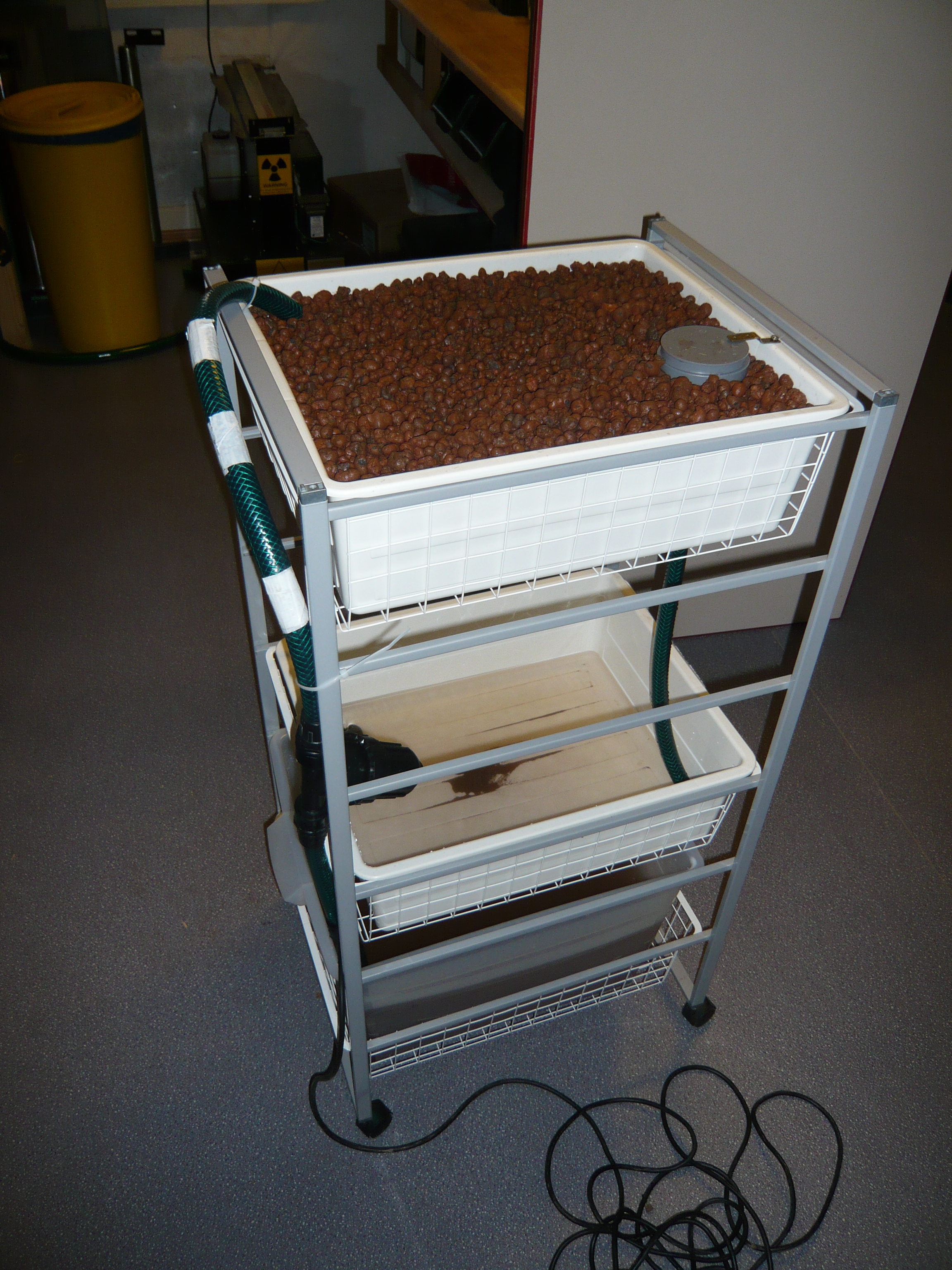

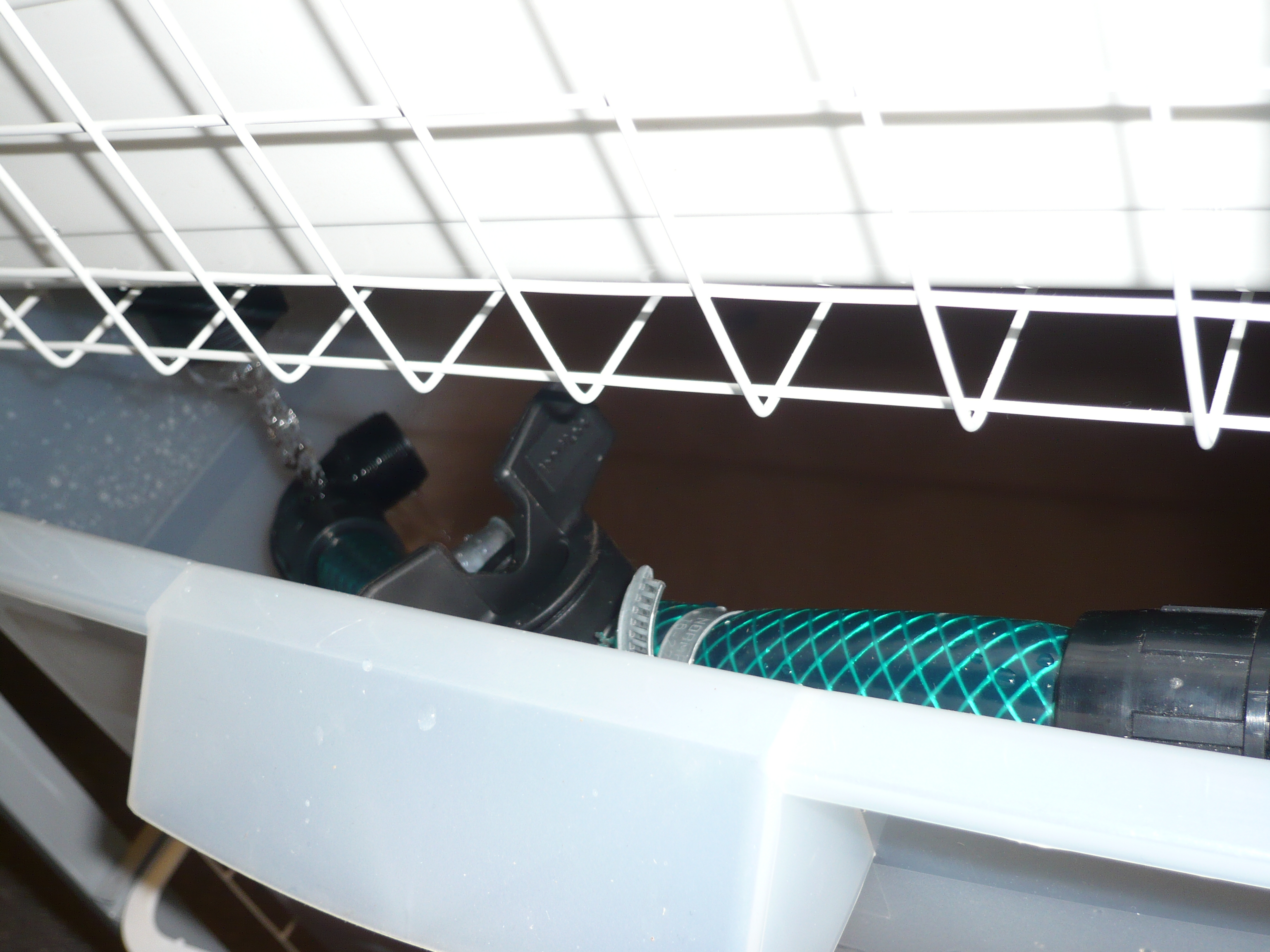

Medien
Links
- Könnte interessant sein von der Funtionalität her: Dupla Twin-Control http://www.zooprofi.de/product_info.php?refID=prr&products_id=12286
